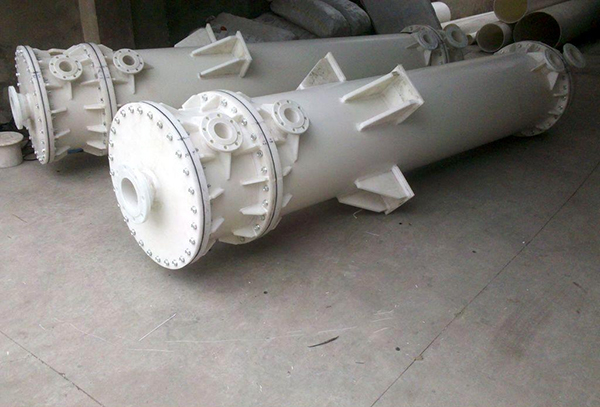

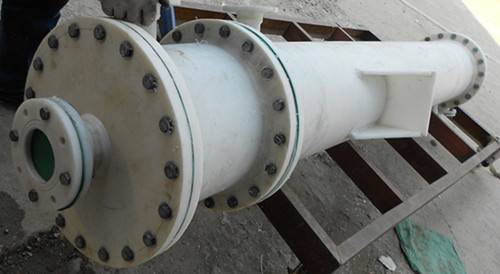

石墨改性聚丙烯降膜式吸收器

石墨改性聚丙烯膜式吸收器是我国近期发展起来的新型吸收器。这种吸收器是属湿壁式表面吸收装置,适用于伴随放热的易容腐蚀性气体(如HCl, SO2等)的吸收。操作时吸收剂通过布膜器沿垂直列管内壁以薄膜状下降,气体自上而下(并流)或自下而上(逆流)通过内管空间,气液两相在流动的液膜上进行传质。列管外通冷却剂以除去吸收过程中放出的热量。由于它许多性能超过石墨模式吸收器,因此它已广泛代替石墨模式吸收器。




[主要特点]
温度:本设备可适用的温度范围是-5~125℃,为提高吸收效率,应尽量降低吸收剂温度。

压力:壳程和管程均应≤0.3MPa(表)

真空度:壳程和管程均应≤-0.1MPa柱

吸收剂用量:根据HCl浓度而定,一般10-20m3/h(10m2吸收器)

降温水用量可根据操作工艺条件进行热量稀算而定,增加降温水用量,降低水温,有利
提高吸收效率。

a、 气体入口
b、 循环液进口
c、 冷却水进口
d、 冷却水出口
e、 尾气出口
f、 成品出口
上部:内有锯齿形溢流分布装置
中部:冷却吸收段
下部:气液分离段

[适用范围]
可用于合成氯化氢和回收氯化氢气体吸收。也可以用于H2、S、SO2、NH3等气体的吸收,得到的产品浓度比绝热吸收高5%。采用二级串联,循环吸收,效率可达98%以上

[吸收能力]
吸收器的生产能力可以在较大范围内进行调整,控制方便。例如二台10m2膜式吸收器串联使用,一天可获得31%盐酸10-20
吨。
[操 作]
吸收剂与被吸收的气体可逆流操作,也可并流操作。逆流操作时上升的流体将导致液膜厚度增加,液膜流速降低,一般当气体流速在管内5-10m/s时出现流泛现象。并流操作时气体由上而下流动,将会使液膜厚度减薄,液膜流速增加,在气体流速相同的情况下,并流时的流体阻力比逆流时小得多。并流时气速可高达15-30m/s,但吸收推动力比逆流时小,目前生产中大多采用并流操作。

物理机械性能表

石墨改性聚丙烯
纯聚丙烯
性能
数据
性能
数据
比重
1.1
比重
0.93
工作温度℃
-10~125
工作温度℃
-10~130
线膨胀系数x10-5/℃
5.7~12
线膨胀系数x10-5/℃
6~3
抗冲强度kgc/cm2
6.44
抗冲强度kgc/cm2
≥15
抗拉强度kg/cm2
230
抗冲强度kg/cm2
≥300
焊接抗拉强度kg/cm2
123
焊接抗拉强度kg/cm2
165
导热系数千卡/米、小时、度
2.6
导热系数千卡/米、小时、度
工作压力
MPa
≤0.3
工作压力
MPa
≤0.25
真空MPa
-0.1
真空MPa
-0.1
出厂水压试验MPa
0.4
出厂水压试验MPa
0.4

石墨改性聚丙烯吸收器系列规格对照表

吸收面积m2
吸收列管
外形尺寸mm
安装
尺寸mm
气体进口
液体进口 冷却水出口 冷却水进口 尾气出口 成品出口
公称面积m2
管数(根)
规格(mm)
φI
L
H
H1
φ2
a
b
c
d
e
f
6

36

φ20×1.7

310

1750

2630

600

545

80

50

40

40

65

65

10

66

φ20×1.7

310

2500

3400

900

545

80

50

40

40

65

65

15

66

φ20×1.7

310

3800

4700

1300

545

80

40

40

40

65

65

15

104

φ20×1.7

400

2500

3400

900

645

100

50

50

50

80

80

20

132

φ20×1.7

400

2500

3400

9000

645

100

50

50

50

80

80

25

132

φ20×1.7

400

3100

4000

1200

645

100

50

50

50

80

80

30

192

φ20×1.7

500

2600

3500

900

775

100

65

50

50

80

80

40

226

φ20×1.7

500

3000

3900

1000

775

100

65

50

50

80

80

50

226

φ20×1.7

500

3800

4700

1300

775

125

65

65

50

100

100

60

298

φ20×1.7

630

3500

4500

1500

930

150

65

65

65

125

125

80

298

φ20×1.7

630

4500

5500

1500

930

150

65

65

65

125

125

100

588

φ20×1.7

800

3300

4300

1100

1100

200

80

80

80

150

150

120

588

φ20×1.7

800

3600

4600

1200

1100

200

80

80

80

150

150

150

950

φ20×1.7

1000

3000

4200

1000

1300

250

80

80

80

150

150

200

950

φ20×1.7

1000

4000

5200

1500

1300

300

100

100

100

200

200
