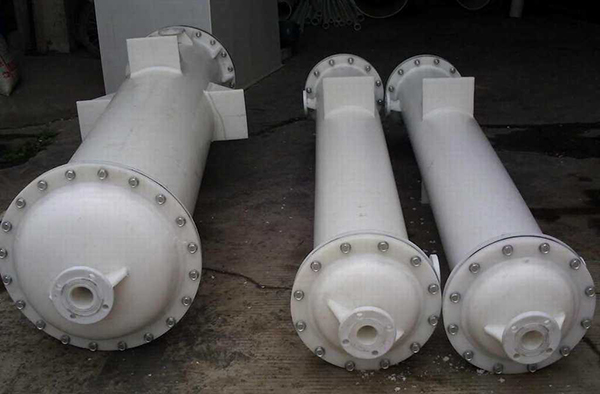

石墨改性聚丙烯列管式换热器、冷凝器

本设备为全塑、固定、管板、列管式换热器,系用石墨改性聚丙烯塑料制成,壳体、管板、封头法兰及接管等零部件均采用纯聚丙烯塑料制成。
[主要特点]
耐腐蚀性能好: 聚丙烯具有优良的耐化学药品性,对于无机化合物,不论酸碱盐溶液,除氧化性外,几乎直到100℃,都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷烃及醇粉,醅醛类等介质均可使用本设备。
体积小,重量轻:由于聚丙烯的比重仅0.91-0.93,是树脂中最轻的材料,所以本设备非常轻便,对设备的安装,维修均有利。
耐温较高,本品熔点为164~174℃,因此一般使用温度可达110~125℃,在无外力情况下达150℃时也不变形。
无毒性、不结垢,不污染介质,也可用食品工业。
由于具有以上特点,所有本设备适合于在化工、轻工、冶金、制药、食品、化纤等到工业中做各种用途的换热设备,尤其宜于做冷凝器,代替原有的不锈钢、搪瓷、石墨、玻璃冷凝器。使用后效果显著,最久已达八年,充分体现了上述优点。
由于目前国内聚丙烯管材的生产规格,最大直径630mm,所以生产六十平方米以上的换热器需要卷板制造,目前我厂可以生产到换热面积为200m2以上的换热器。特殊规格可定制


管口使用表
a、 介质入口或出口
b、 介质入口或出口
c、 冷却水入口
d、 冷却水出口
e、 排净口
物理机械性能表

石墨改性聚丙烯性能

数据

纯聚丙烯性能

数据

比重

1.1

比重

0.91

工作温度℃

-5~125

工作温度℃

-10~130

线膨胀系数X10-5/℃

5.7~12

线膨胀系数X10-5/℃

6~13

抗冲强度kg/cm2

≥6.5

抗冲强度kg/cm2

≥15

抗拉强度kg/cm2

≥230

抗拉强度kg/cm2

≥300

焊接抗拉强度kg/cm2

≥123

焊接抗拉强度kg/cm2

≥165

导热系数千卡/米、小时、度

2.8

导热系数千卡/米、小时、度

0.3

工作压力

正压MPa

≤0.3

工作压力

正压MPa

0.3

负压MPa

-0.1

负压MPa

-0.1

出厂水压试验MPa

0.4

出厂水压试验MPa

0.4

[注意事项]
定货时,请查阅产品说明书中的性能,针对介质和使用条件选购。
每台换热器规格面积由订户指定,换热品及壳体直径请参考换热器规格表。
壳程如需要多层折流板,可提出数量,以便按需制造。
定货时要指明按放形式,如改变管接品及接管位置可提出。
塑料设备较脆,要轻拿轻放,安装时要慢慢紧固螺栓,以免损坏设备。
换热器支座可由用户自制或来图加工。
开车时先加入冷却水,应避免与明火接触。

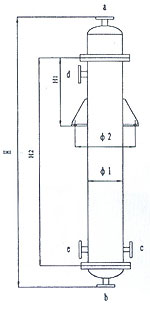

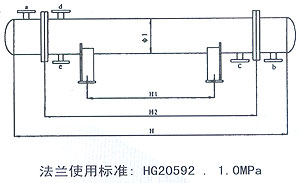

换热器系列规格对照表



壳体 列管
Ø20×1.7
管接口规格
Ø1 Ø2 立式 卧式 管数 a b c d e
H1 H2 H H1 H2 H
5 310 530 400 1200 1850 800 1200 1900 75 50 50 40 50 50
6 310 530 450 1350 2000 800 1350 2050 75 65 65 50 65 50
8 310 530 600 1800 2450 1000 1800 2500 75
10 310 530 750 2250 2900 1300 2250 2950 75
10 400 620 450 1350 2050 800 1350 2100 144
12 310 530 900 2700 3350 1600 2700 3400 75
12 400 620 550 1650 2300 1000 1650 2350 144
14 400 620 650 1900 2550 1100 1900 2600 144
16 400 620 700 2150 2800 1200 2150 2850 144
18 400 620 750 2250 2950 1300 2250 3000 144 80 80 50 65 50
20 400 620 800 2500 3200 1500 2500 3250 144
22 400 620 900 2750 3400 1600 2750 3450 144
24 400 620 1000 3000 3600 1800 3000 3650 144
30 500 720 700 2100 2800 1200 2100 2850 234
40 500 720 1000 3000 3700 1800 3000 3750 234
50 500 720 1500 3500 4200 2100 3500 4250 234 100 100 50 65 50
50 600 820 850 2500 3200 1500 2500 3250 234
60 600 820 1000 3000 3700 1800 3000 3750 346
70 600 820 1000 3500 4200 2100 3500 4250 346
80 600 820 1500 4000 4700 2400 4000 4750 346
90 600 820 1500 4000 4700 2400 4000 4750 346
90 700 920 1000 2800 3500 1600 2800 3550 512
100 700 920 1000 3100 3800 1900 3100 3850 512 150 150 65 80 50
120 800 1020 1000 3000 3700 1800 3000 3750 646
150 800 1020 1500 3700 4400 2200 3700 4450 646
